• Tout Inox
• Sec ou à bain
• Ø 63, Ø 100, Ø 150 mm
• Étendue de mesure de -1 à 1600 bar
• Réétalonnable
• Classe d'exactitude 1 et 1,6 selon Ø
• Raccord inox ¼" ou ½"

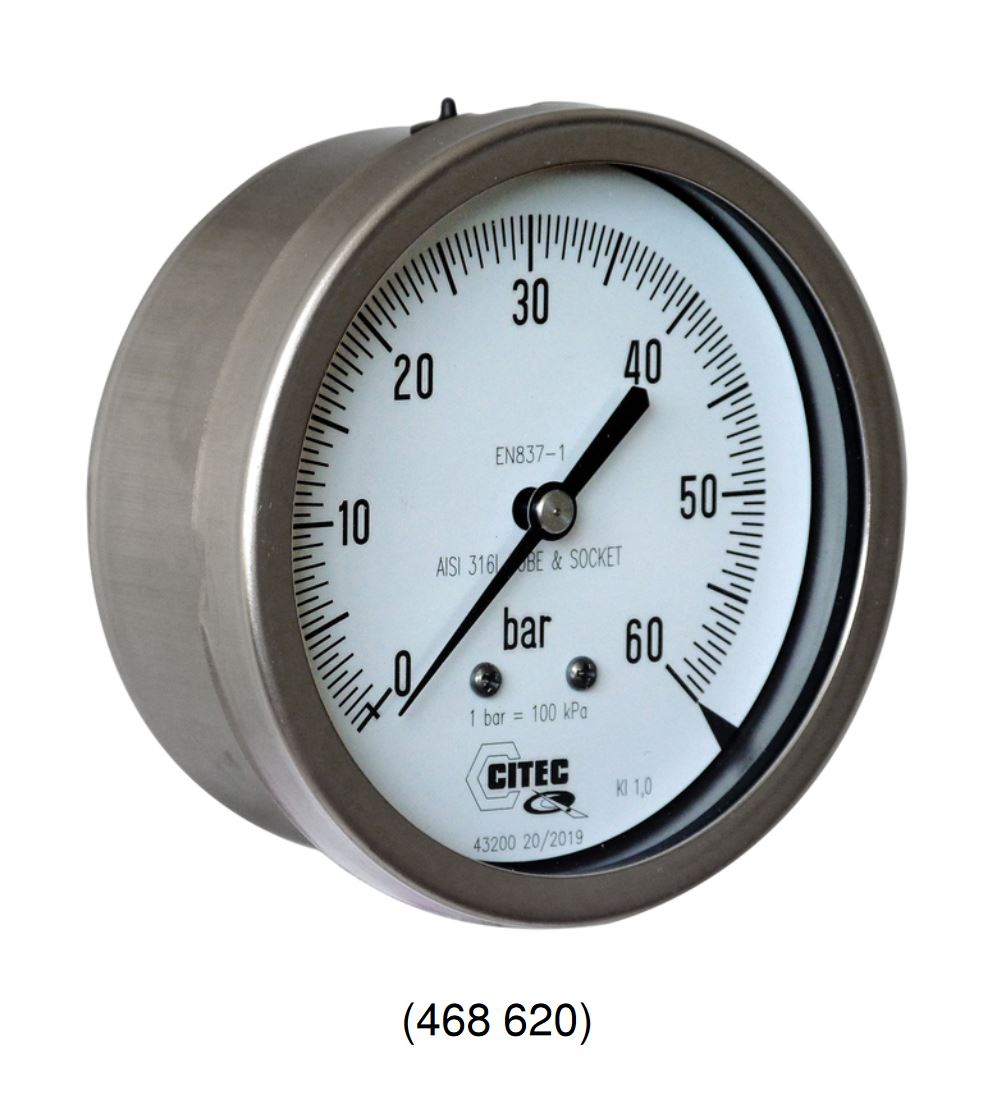

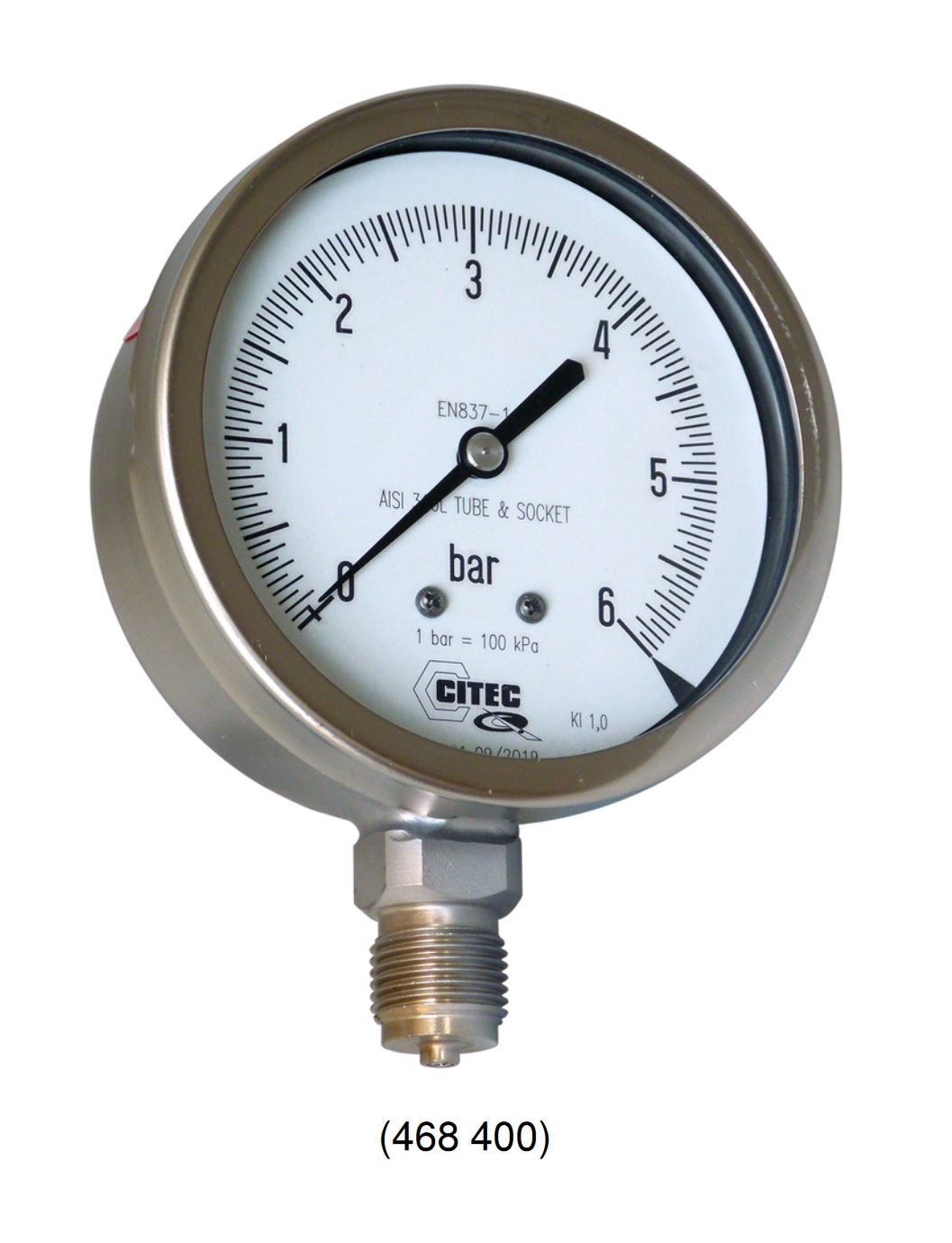

• Montage vertical ou arrière
• Avec ou sans collerette
Pour environnement agressif et fluides corrosifs ou spéciaux dans les industries chimiques, pétrochimiques, pharmaceutiques et agroalimentaires
Les manomètres de la série 7470 - 7570 avec raccord Inox soudé au boîtier (Ø 100 ou 150), étanche et remplissable, sont utilisés pour le montage de séparateurs etde contacts électriques.
| Étendue de mesure | De -1 à 1600 bar | |
| Classe d'exactitude | Classe 1 pour Ø 100 et Ø 150 | |
| Classe 1,6 pour Ø 63 | ||
|
Norme appliquée |
Conception et sûreté S1 suivant EN 837-1 | |
| Organe moteur | ≤ 40 bar : Tube en C inox AISI 316L | |
| ≥ 60 bar : Tube hélicoïdal inox AISI 316L | ||
|
Tube étiré sans soudure |
||
| Mouvement | Acier inox AISI 304 | |
| Boîtier | Acier inox AISI 304 avec évent de sécurité | |
| Aiguille | Aluminium noir | |
| Lunette | Acier inox AISI 304, fermeture par baïonnette | |
| Vitre | Verre | |
| Raccord | Acier inox AISI 316L, soudé sur boîtier (Ø 100 et Ø 150) | |
| G ¼" ou G ½" suivant Ø | ||
| Cadran | Aluminium laqué blanc, chiffres et traits noirs | |
| Graduations | Bar | |
| Indice de protection | IP 65 | |
| Liquide de remplissage | Glycérine | |
| Température d'utilisation | Ambiante : -40...+60 °C (sec) / -20...+60 °C (à bain) | |
| Fluide : -40...+200 °C (sec) / -20...+60 °C (à bain) |
Conformité CE : Les appareils satisfont aux exigences légales des Directives Européennes en vigueur.
