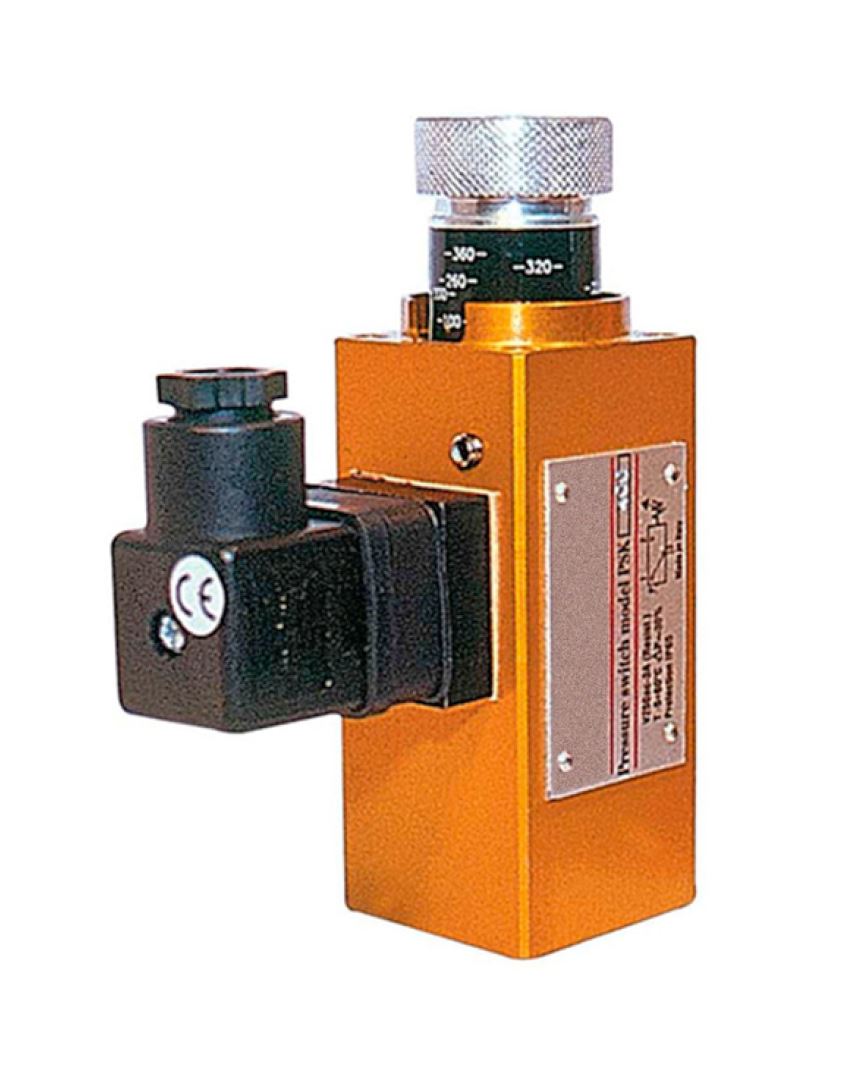

• Série Industrielle
• 3 gammes : +1 à +360 bar
• Consigne réglable par molette graduée
• Hystérésis fixe de 30 %
• Corps aluminium anodisé jaune
• Raccord acier G ¼"
Applications industrielles générales pneumatiques et hydrauliques (contact inverseur réglable avec l'hystérésis fixe proportionnelle à la valeur du point de consigne)
Dans un corps métallique creux, le dispositif Ressort/Piston ou Ressort/Membrane, actionne un contact électrique. La pression en croissant ou décroissant provoque le déplacement d'un plateau qui établit le contact selon la valeur (position) réglée. Les pressostats PSK sont dotés d'une molette de réglage, ce qui les rends particulièrement simple à régler lors des modifications du point de consigne.
| Gammes de pression | 1...10 bar ; 10...100 bar ; 100...360 bar | |
| Pression statique | PSK-10-N : Maxi 30 bar | |
| PSK-100-N : Maxi 300 bar | ||
| PSK-360-N : Maxi 600 bar | ||
| Conception | PSK-10-N, PSK-100-N : Membrane, Buna-N (nitrile) | |
| PSK-360-N : Piston acier | ||
| Connexion électrique | Embase DIN 43650 + prise, entrée PG 9 | |
| Contact électrique | Inverseur SPDT 3(2)A / 220 V AC, 5A / 125 V AC | |
| Réglage consigne | Par molette graduée et vis de blocage sur le corps | |
| Hystérésis | PSK-10-N, PSK-100-N : ±10 % de la valeur de consigne |
|
| PSK-360-N : ±8 % de la valeur de consigne | ||
| Température fluide | -5...+60 °C | |
| Construction | Corps aluminium anodisé jaune | |
| Raccord de pression : Acier taraudé G ¼", ou 4 trous CETOP | ||
| Étanchéité : JointNBR (Std), ou FPM - Silicone (S/dde) | ||
| Protection | IP 65 | |
| Fréquence de commutation | 100 /mn (Membrane) | |
| 60 /mn (Piston) | ||
| Durée de vie mécanique | 10⁶ opérations | |
| Certifications | CE, RINA , Lloyds Register, ATEX, UR | |
| Masse | 300 gr |
Les appareils satisfont aux exigences légales des Directives Européennes en vigueur.

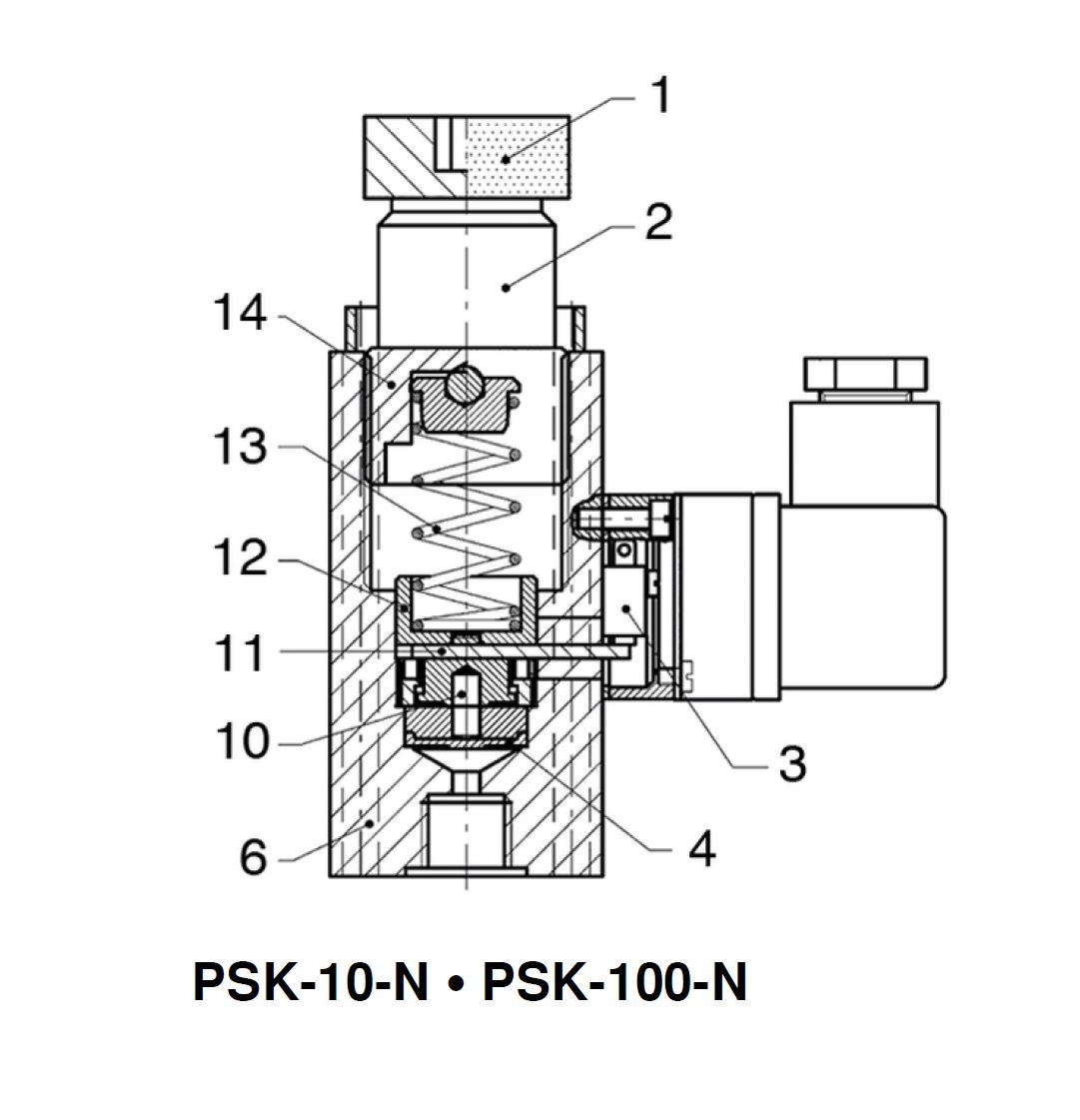

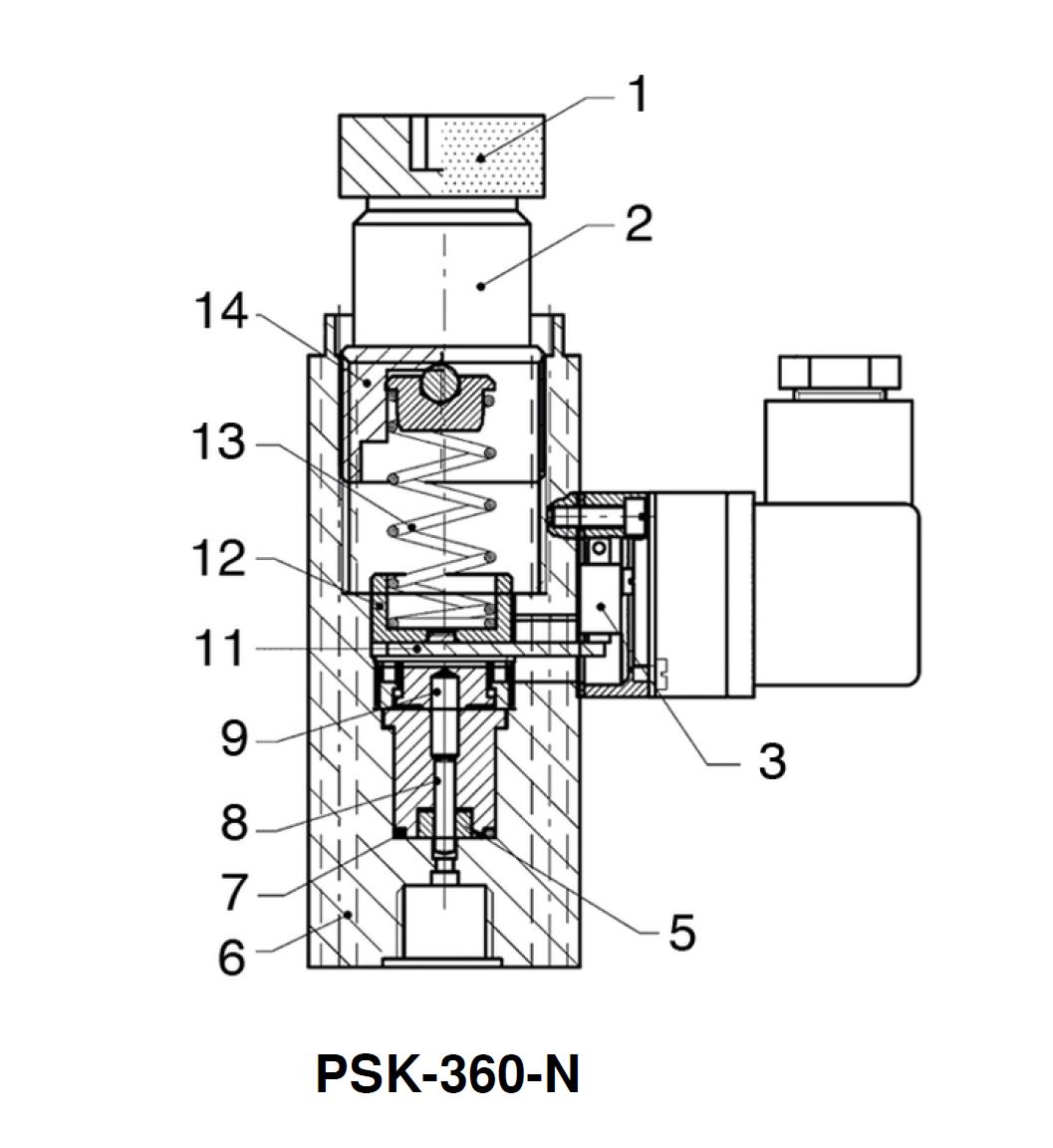

| 1 : Molette de réglage | 8 : Piston inférieur |
| 2 : Échelle graduée | 9 : Piston supérieur |
| 3 : Microswitch | 10 : Actionneur |
| 4 : Membrane | 11 : Levier |
| 5 : Joint | 12 : Coupelle |
| 6 : Corps | 13 : Ressort |
| 7 : Garniture Or | 14 : Vis de réglage |
