 (401 130) |
 (402 230) |
• Boîtier étanche, inox
• Remplissable
• Ø 40, Ø 63, Ø 100 mm
• Étendue de mesure de -1 à 1000 bar
• Classe d'exactitude 1, 1,6 ou 2,5 selon Ø
• Raccord laiton : G ⅛", G ¼", G ½"

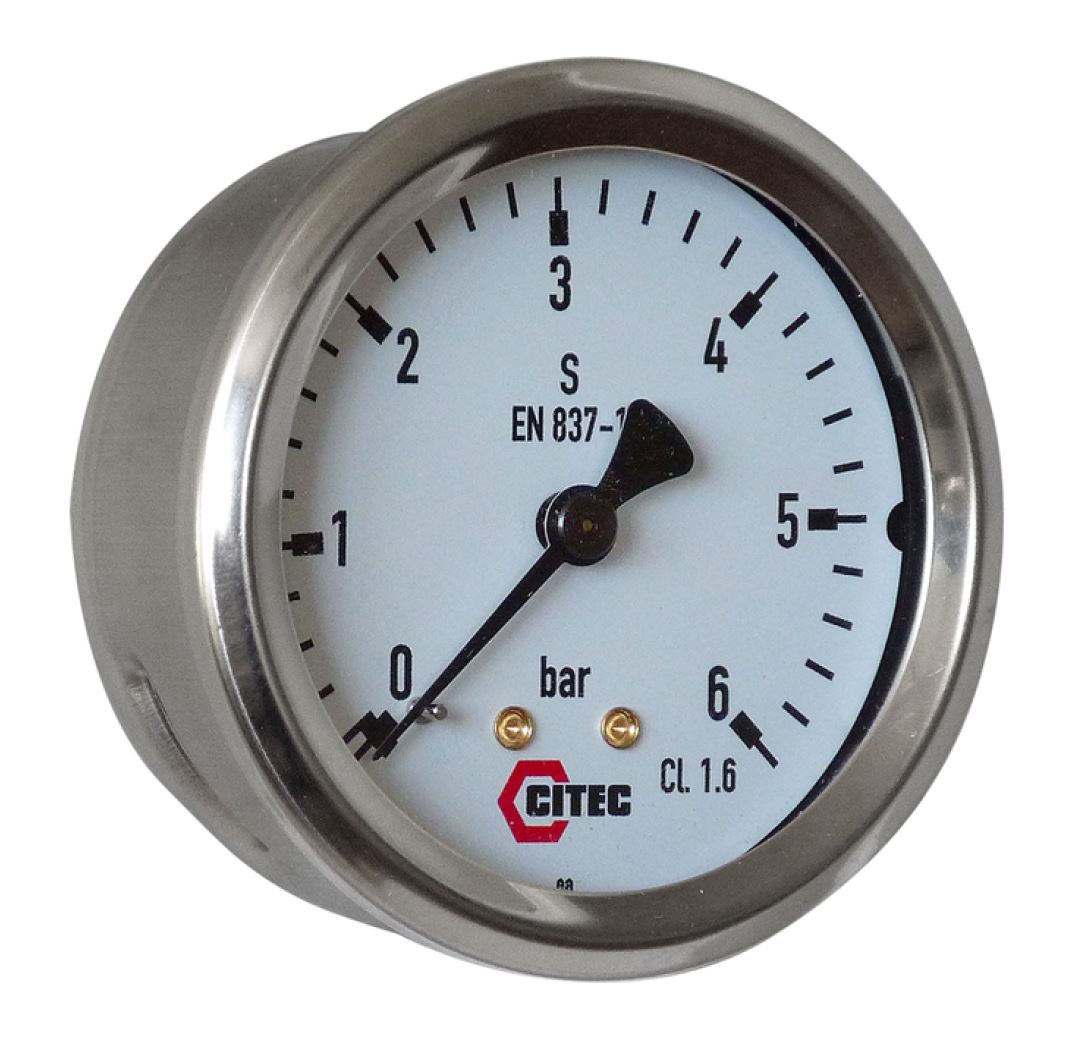

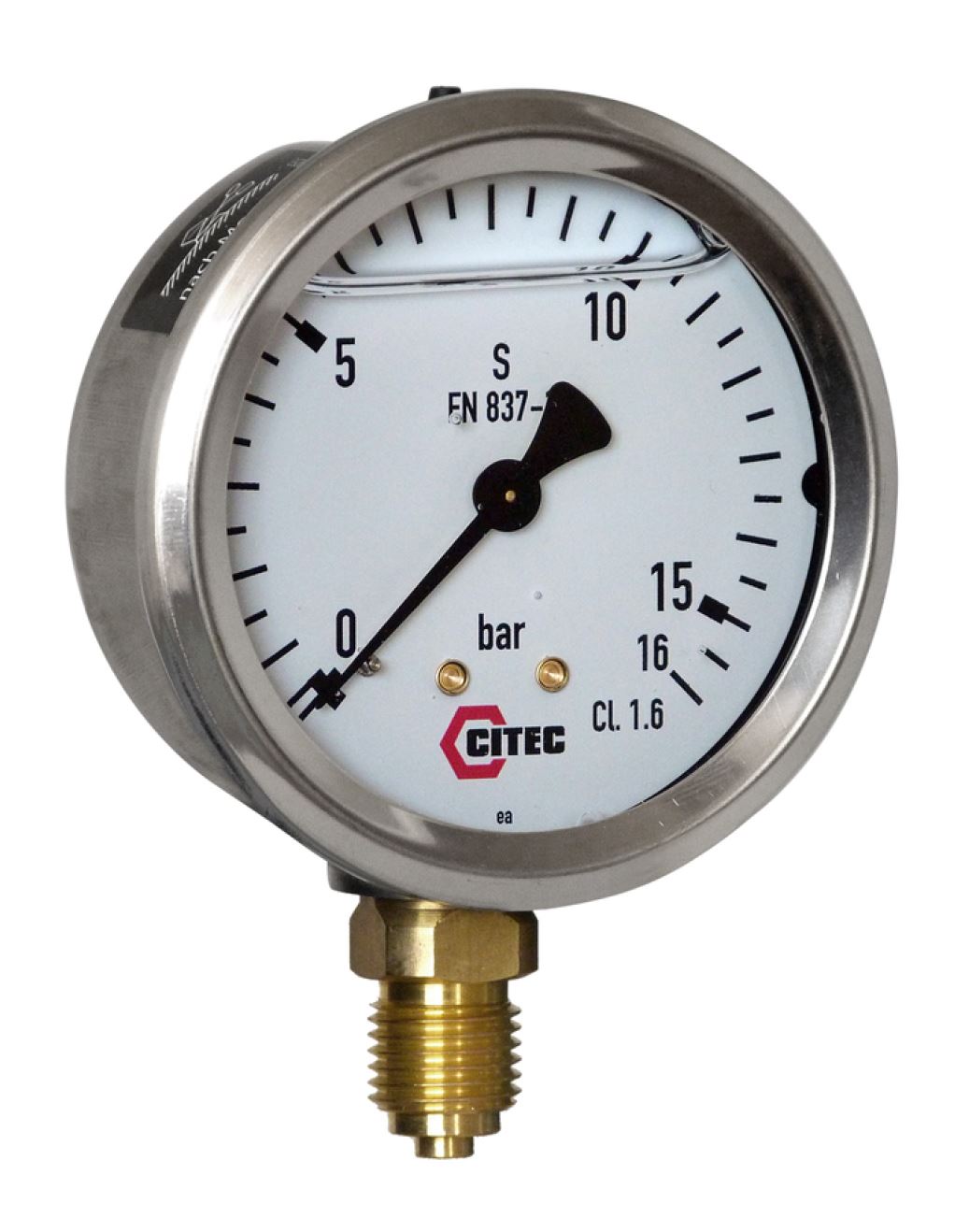

• Raccord vertical ou arrière
• Avec ou sans collerette
Applications générales pneumatiques ou hydrauliques
Les manomètres en boîter inox Série 7110–7210 sertis, à cadran secs ou remplissables sont particulièrement robustes et adaptés aux différents environnements industriels.
| Étendue de mesure | De -1 à 1000 bar | |
| Classe d'exactitude | Classe 1 pour Ø 100 | |
| Classe 1,6 pour Ø 63 | ||
| Classe 2,5 pour Ø 40 | ||
| Conception | Suivant la Norme EN 837-1 | |
|
Organe moteur |
≤ 40 bar : Tube bronze en C | |
| ≥ 60 bar : Tube bronze hélicoïdal | ||
| Mouvement | Laiton | |
| Boîtier | Acier inox AISI 304 | |
| Lunette Acier inox AISI 304, sertie sur boîtier | ||
| Collerette avant Acier inox AISI 304 | ||
| Vitre | Acrylique | |
| Raccord | Laiton + vis de restriction | |
| Filetage | G ⅛", G ¼" ou G ½", selon Ø | |
| Cadran | Aluminium laqué blanc, chiffres et traits noirs | |
| Graduation | bar | |
| Indice de protection | IP 65 | |
| Remplissage | Glycérine |
| Température d'utilisation : | Sec | A bain |
| T° ambiante | -25...+60 °C | -10...+60 °C |
| T° de fluide | -20...+60 °C | -10...+60 °C |
Conformité CE : Les appareils satisfont aux exigences légales des
Directives Européennes en vigueur.
