Pour pressions positives, négatives ou différentielles. Option ATEX
Affichage pression. 2 relais et option transmetteur 4-20mA ou 0-10V.
Très robuste. Sortie linéaire, racine carrée ou linéarisable 30 points. Option PC.

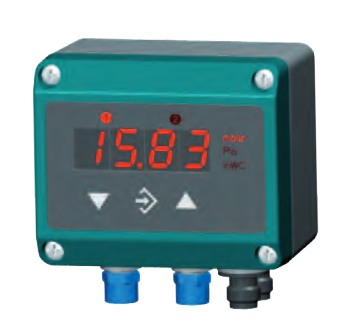

DE45-DE46 (0,25 à 250 mbar) : génie climatique, salles blanches, contrôle filtres.
DE38 (0,4 à 6 bar) : contrôle compresseurs, filtres, mesure débit, niveau.
| Gamme de pression ΔP | DE46 : 0,25 à 2,5 mbar, DE45 : 4 à 250 mbar (air et gaz) | |
| DE38 : 0,4 à 6 bar (gaz et liquides non corrosifs) | ||
| Pression statique max. | DE46 : 0,7 bar, DE45 : 5xEM, DE38 : 16 bar | |
| Surpression admissible | DE46 : 1,7 bar, DE45 : 15xEM | |
| Affichage | 3,5 digits, LED | |
| Alimentation | 12-32Vca-cc, consommation : 2W/VA, DE46 : 20-32Vca-cc | |
| Signal de sortie, option | 4-20mA 3 fils, 0-10V 3 fils | |
| Précision (20°C) | DE45/DE46 : ±1%EM max, DE38 : ±2,5%EM max | |
| dérive thermique : ±0,1%EM/°C | ||
| Contacts électriques | 2 relais simples NO/NF, 2A /32Vca-cc/64W-VA max | |
| Programmation | par touches sur façade ou option via PC, verr. mot de passe, | |
| unités : mbar/Pa/inH2O, filtre 0 à 100s, délai activation relais, | ||
| réglage du zéro, début et fin signal de sortie, sortie : | ||
| linéaire/racine carrée/réservoir cylindrique/table 3 à 30 points | ||
| Température | ambiante et fluide : -10°C à 70°C, stockage : -20°C à 70°C | |
| Matériaux | En contact avec le fluide : silicone, PVC, aluminium, laiton | |
| Boîtier, protection | polyamide PA6.6, IP65 | |
| Raccordement pression | DE45/DE46 : en aluminium pour tuyaux 8/6mm, option 8/6 | |
| DE38 : G1/8 femelle aluminium, option pour tuyaux 6 ou 8mm | ||
| Raccordement électrique | alim et signal : M12 mâle/5 contacts, relais : M12/4 contacts | |
| (à commander séparément) | ||
| Dimensions, montage | 90x75x62, montage 4 trous 78x63, | |
| option montage en façade avec plaque d’adaptation |
