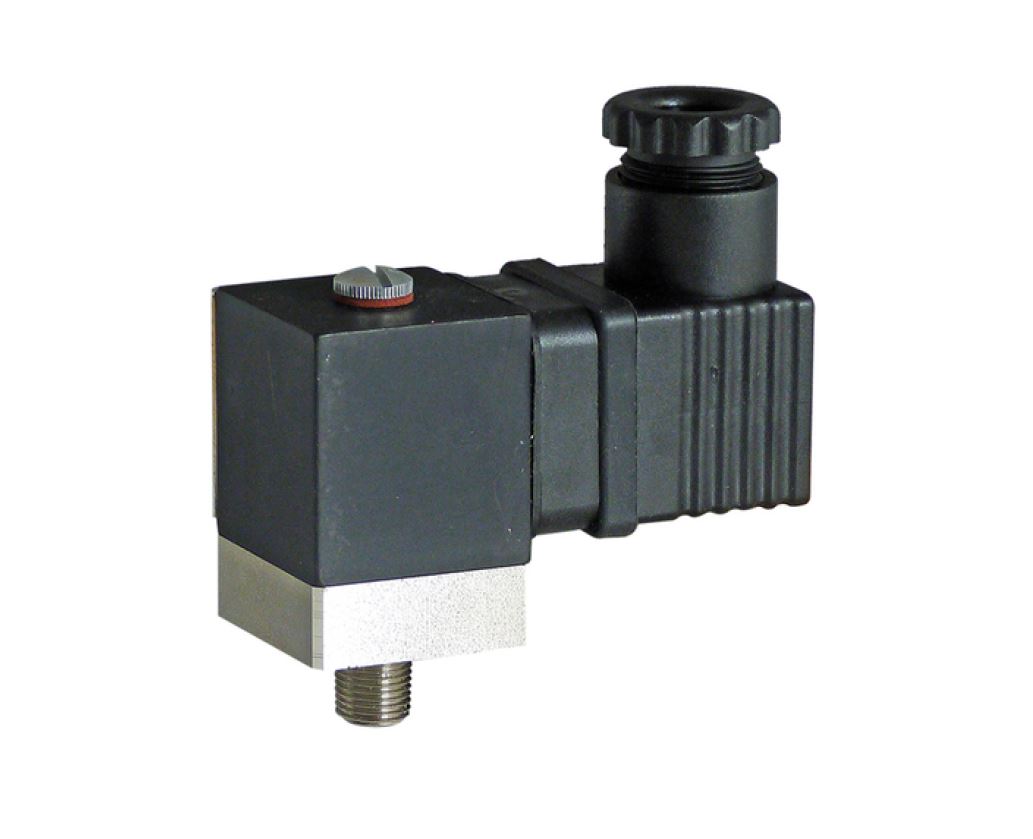

• Série industrielle
• Gamme de pression : -0,9 bar à 300 bar
• Contact inverseur
• Consigne réglable avec fiche montée
• Hystérésis fixe
• Corps aluminium
• Raccord acier nickelé
Application industrielle générale dans les domaines hydrauliques et pneumatiques, construction navale, construction moteur, véhicules sur rail,
machines outils, centrales et circuits hydrauliques
Dans un corps métallique creux, le dispositif Ressort/Piston ou Ressort/Membrane, actionne un contact électrique. La pression en croissant ou décroissant provoque le déplacement d'un plateau qui établit le contact selon la valeur (position) réglée. Le point de consigne se détermine au moyen de la vis de réglage interne. Sur tous les modèles, l'hystérésis est fixe et ≤30 % de la valeur de la consigne.
| Gamme de pression | -0,9 bar à 300 bar | |
| Pression statique maxi | Selon modèle (voir § références) | |
| Reproductibilité (à 25 °C) | Selon modèle (voir § références) | |
| Conception | VMC – PMC : Membrane NBR | |
| PPC : Piston acier, joint NBR | ||
| Contact électrique | 1 inverseur SPDT--3 A résistif, 2 A inductif/ 220 V AC | |
| Hystérésis | Fixe, ≤30 % de la valeur de consigne | |
| Réglage contact | Par vis sur corps (réglage usine sur demande) | |
| Température fluide | -5...+90 °C | |
| Connexion électrique | Embase DIN 43650, connecteur fourni | |
| Corps | Aluminium anodisé, raccord acier nickelé | |
| Indice de protection | IP 65 | |
| Masse | VMC : 174 g, PMC : 185 g, PPC : 207 g |
Les appareils satisfont aux exigences légales des Directives Européennes
en vigueur.

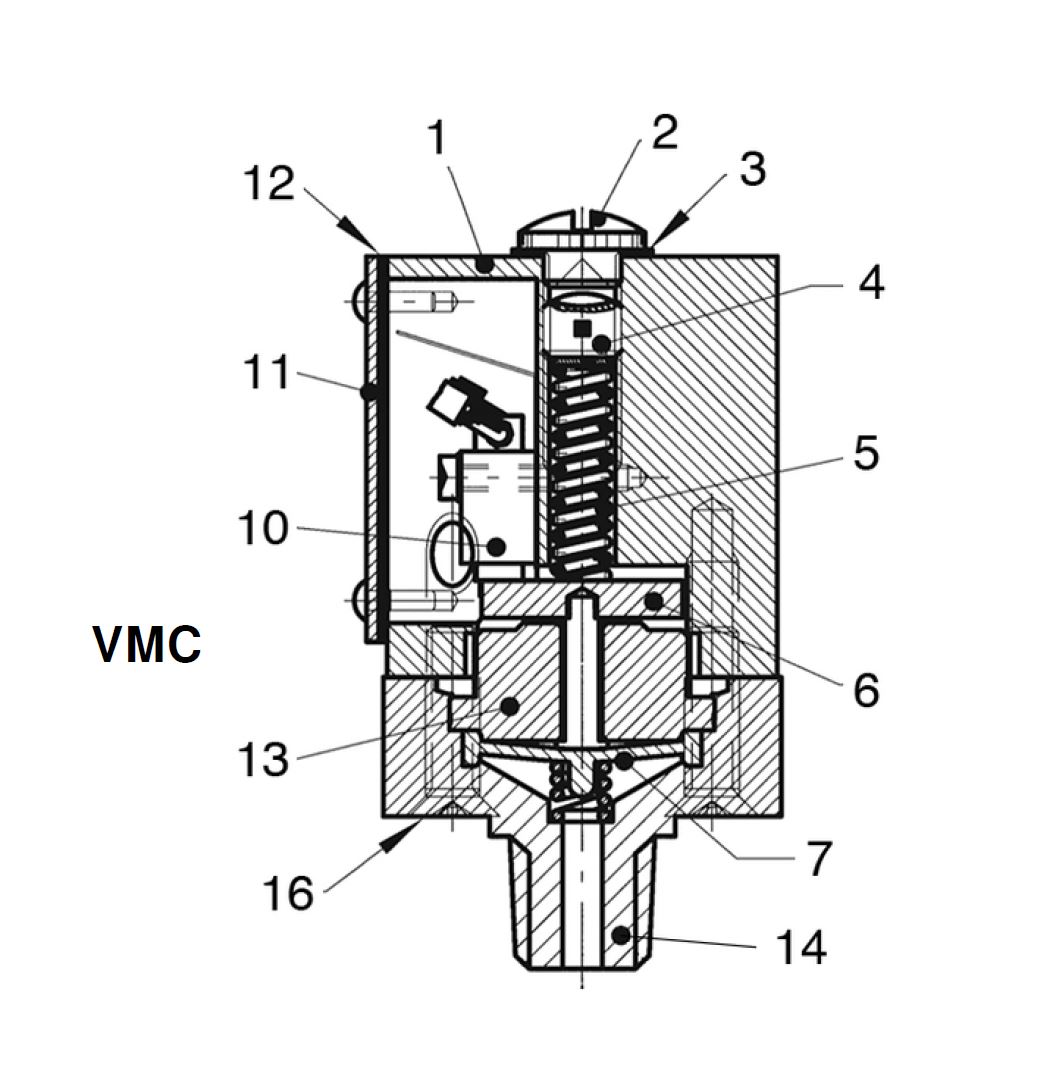

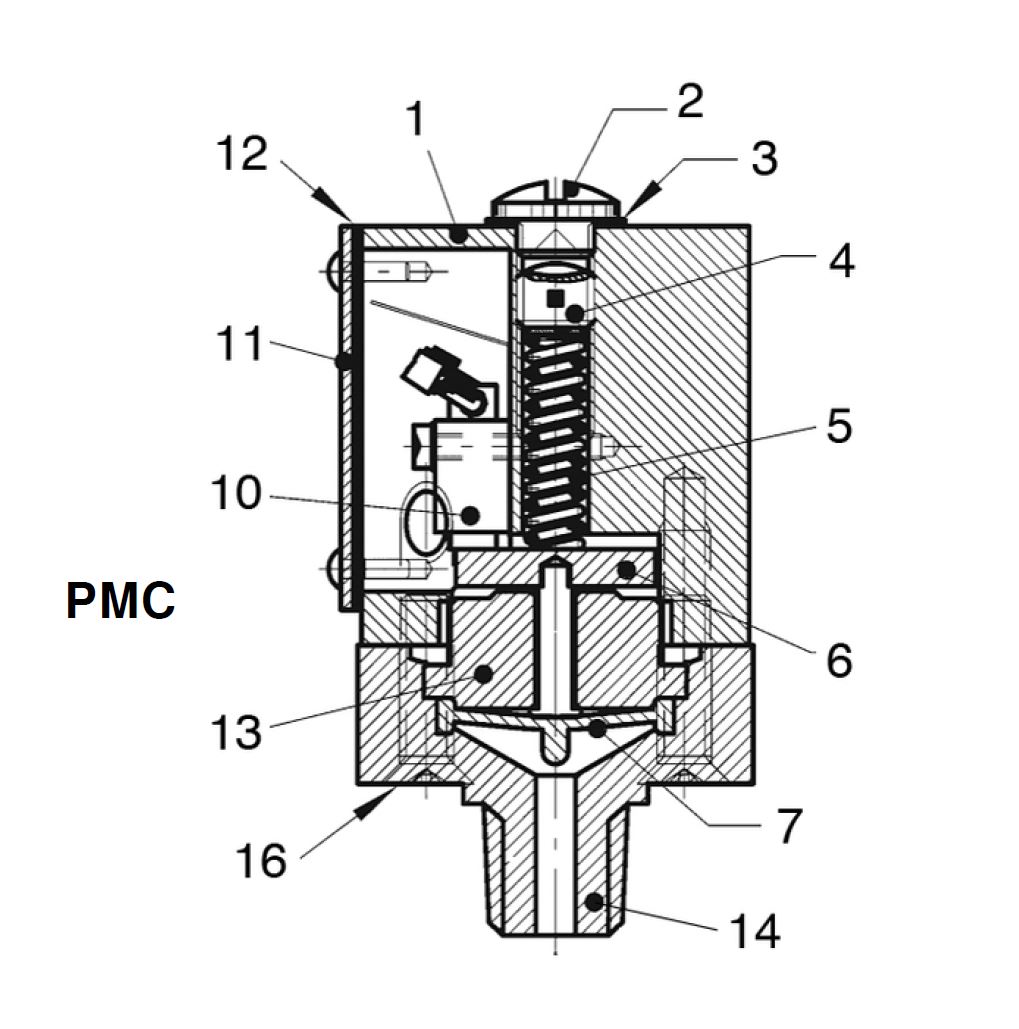

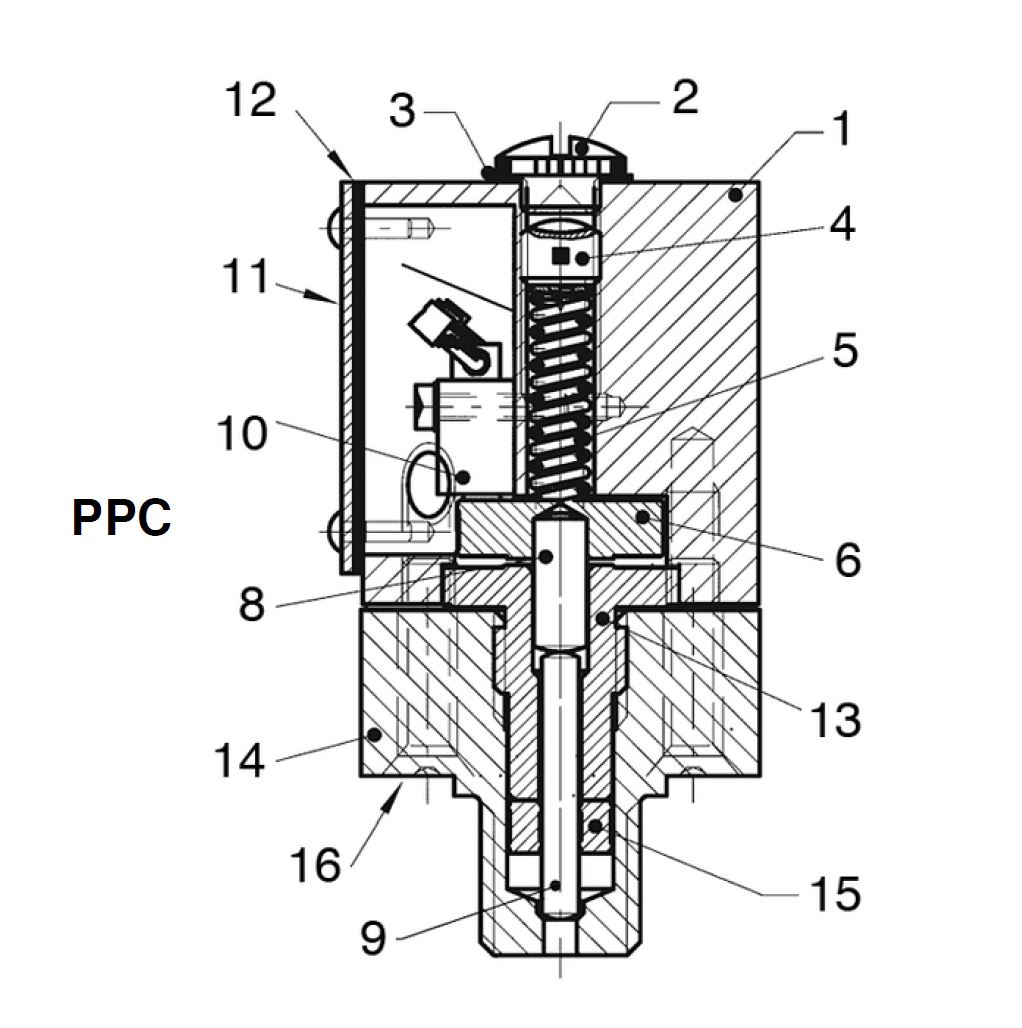

| 1 : Corps supérieur | 9 : Piston inférieur |
| 2 : Vis de protection | 10 : Microswitch |
| 3 : Joint Or | 11 : Plaque signalétique |
| 4 : Vis de réglage | 12 : Garniture |
| 5 : Ressort | 13 : Plateau de retenue |
| 6 : Butée | 14 : Corps inférieur et raccord |
| 7 : Membrane | 15 : Entretoise |
| 8 : Piston supérieur | 16 : Vis de fermeture |
