Pour toutes vos applications de conversion et isolement de signaux :
- Sondes de niveau avec sortie potentiométrique
- Sondes de niveau 2fils, boucle 4-20mA
- Capteurs de température Pt 100, thermocouple
- Conversion de signaux (effet loupe)
- Linéarisation spéciale (100 points)
- Alarme simple pour tous ces capteurs

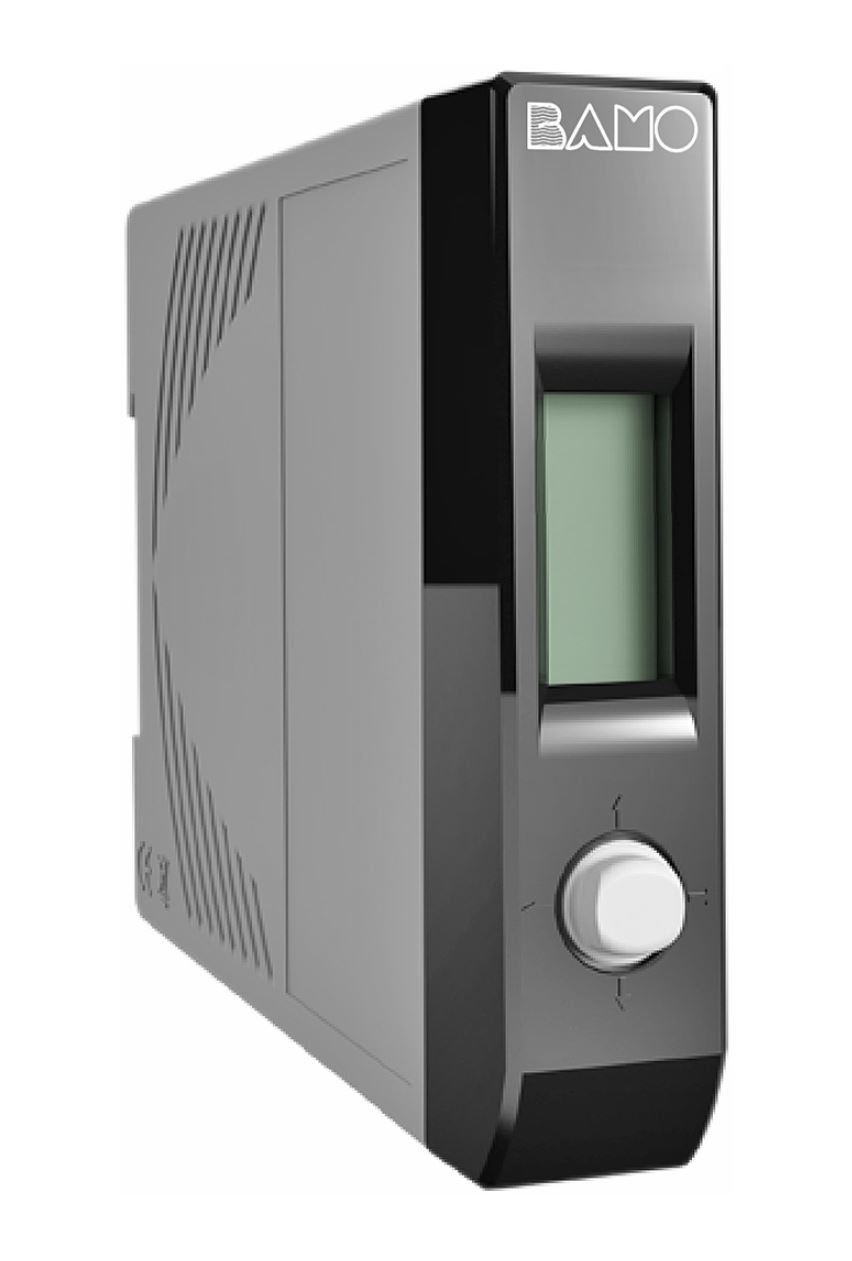

Le convertisseur universel 233 est la solution pour toutes applications de conversion et d'isolement de signaux.
Deux sorties analogiques pourront être assignées en mA ou en mV et deux sorties relais pourront être réglées sur toute l'échelle d'entrée (valeur, hystérésis et temporisation).
| Tension d'alimentation | 0...256 V AC, 50-60 Hz | |
| et 20...240 V DC sans polarité | ||
| Consommation | ||
| Affichage | Écran d'aide LCD graphique | |
| Température ambiante | -10...+60°C | |
| Indice de protection | IP 20 | |
| Montage | Boîtier rail DIN 17,5 mm | |
| Connexion | 4 borniers débrochables | |
| Programmation | Paramétrage par joystick ou via PC |
Entrée universelle :
| Courant | 0-20 ou 4-20 mA | |
| Tension | 0-100 mV ou 0-10 V | |
| Thermomètre à résistance | Pt 100 - Pt 1000, 2 ou 3 fils | |
| Résistance 2 fils | 1 kΩ - 5 kΩ - 10 kΩ - 50 kΩ | |
| Table pour PTC et NTC | Calibre 1 k Ω - 5 kΩ - 10 kΩ - 50 kΩ, | |
| programmable avec logiciel BLOG-CUB | ||
| Thermocouple | J, K, T, B, R, S, E, NiMo, N, W3/D, W5/C, P | |
| Potentiomètre | De 470 Ω à 100 kΩ | |
| Alimentation capteur | Capteur 2 ou 3 fils : Max 19V et 26 mA |
2 sorties analogiques et 2 relais
| Courant | 0-20 et/ou 4-20 mA (Impédance < 700 Ω) | |
| Tension | 0-10 V (Impédance > 2k Ω) | |
| Relais | Inverseur - 500 mA / 250 V |
Conformité CE : L'appareil satistait aux exigences légales des Directives
Européennes en vigueur.
