• Étendue de mesure de -1 à 25 bar
• Boîtier : Ø 100 mm
• 1 ou 2 contacts réglables
• Pouvoir de coupure élevé
• Bonne tenue aux vibrations
• Surpression admissible 25 bar maxi
• Grande fiabilité
Pour les applications de mesure difficiles : traitement des eaux, distribution pneumatique, ingénierie de process.

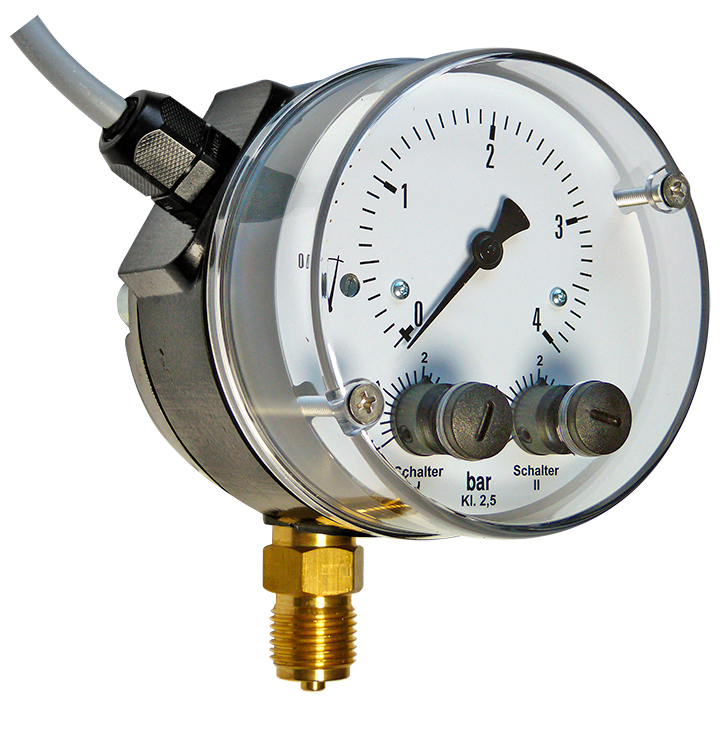

Le manomètre série MS 11 est utilisé en cas de :
- Coups de bélier
- Vibrations
- Commutations fréquentes
- Exigences pour une commutation fiable et reproductible
Un système à membrane (6) et ressorts de compensation de chaque côté (7) logé dans une chambre métallique (1) provoque un mouvement du poussoir (3).
Ce dernier, par l'intermédiaire d'une transformation mécanique linéaire en rotation (2) engendre la rotation de l'aiguille sur le cadran.
Des contacts mécaniques (4) à réglage externe (5) pourront être insérés dans le mouvement mécanique.
