• Boîtier acier
• Sec
• Ø 40 - Ø 50 - Ø 63 - Ø 80 - Ø 100 mm
• Étendue de mesure de -1 à 60 bar
• Classe d'exactitude 2,5
• Raccord laiton G ⅛", G ¼", G ½"
• Raccord vertical ou arrière centré
• Avec ou sans collerette
Pour liquides et gaz propres non agressifs pour les alliages de cuivre

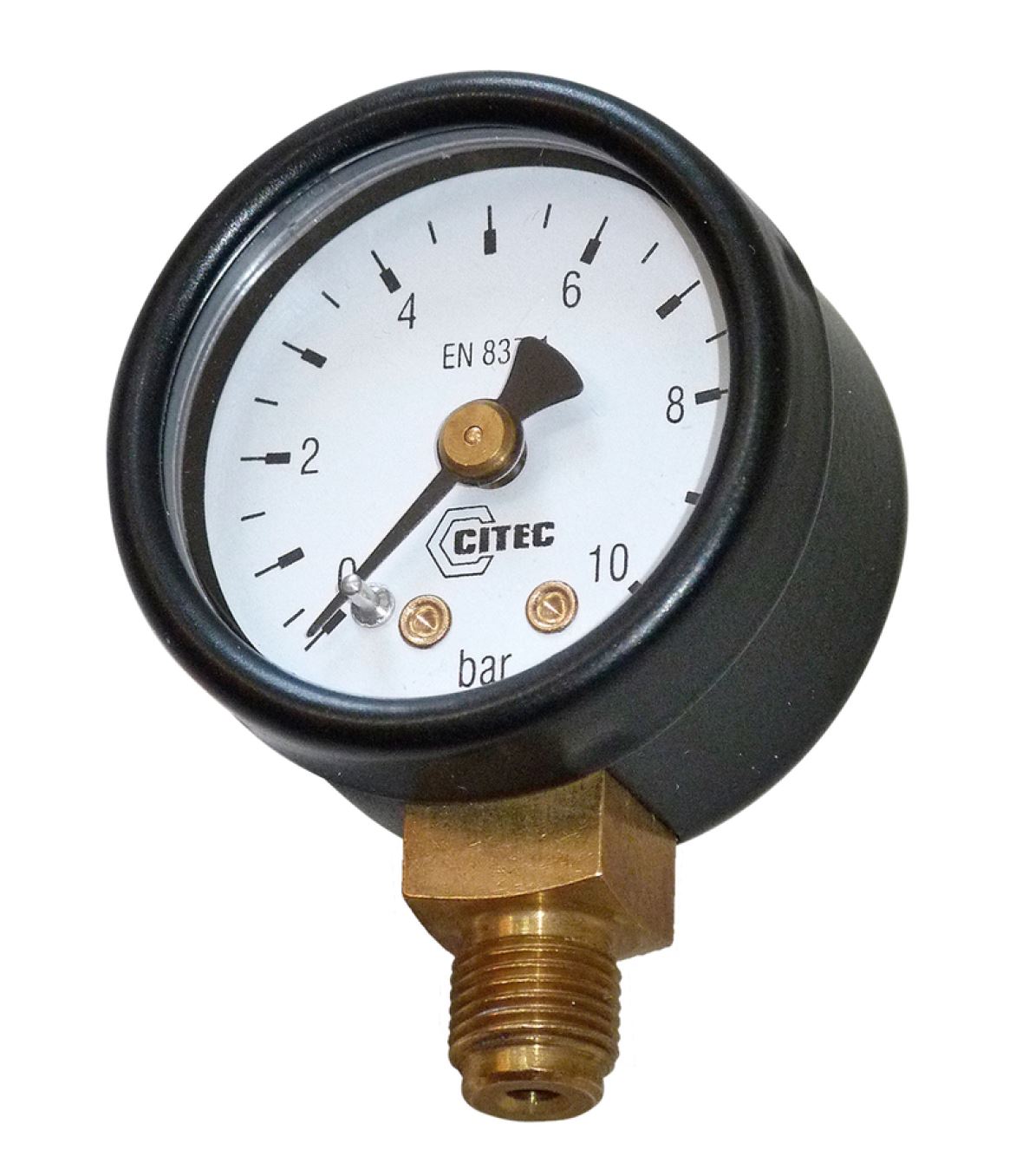

Les manomètres CITEC en boîtier acier, série 6000, sont particulièrement adaptés aux applications industrielles générales de type pneumatique.
| Étendue de mesure | De -1 à 60 bar | |
| Conception | Suivant la Norme EN 837-1 | |
| Classe d'exactitude | 2,5 | |
| Organe moteur | ≤ 40 bar : Tube bronze en C | |
| ≥ 60 bar : Tube bronze hélicoïdal | ||
| Mouvement | Laiton | |
| Boîtier | Acier | |
| Lunette | Aluminium laqué noir sertie sur boîtier | |
| Collerette avant | Acier nickelé | |
| Vitre | Acrylique | |
| Raccord | Laiton | |
| Filetage | G ⅛", G ¼" ou G ½", selon Ø | |
| Cadran | Aluminium laqué blanc, chiffres et traits noirs | |
| Graduations | bar | |
| bar/psi (voir pages suivantes) | ||
| Indice de protection | IP 43 | |
| Température d'utilisation | Ambiante : -20...+60 °C | |
| Fluide ≤ 40 bar : -20...+60 °C | ||
| Fluide ≥ 60 bar : -30...+100 °C |
Conformité CE : Les appareils satisfont aux exigences légales des
Directives Européennes en vigueur.
