Pour industries chimiques et pétrochimiques sur fluides agressifs, souillés ou visqueux
Brides normalisées de DN 15 (½") à DN 100 (4") selon : EN 1092-1 (ISO) face surélevée B1, ou ASME B 16.5 (ANSI) face surélevée RF

Les trois séries de séparateurs BF, BRF, BUSMF permettent de répondre aux diamètres de DN 15 (½") à DN 100 (4’’), avec différents matériaux de membrane :

- BF : DN 25 à DN 100, membrane inox AISI 316 L, 1" à 4"

- BRF : DN 25 à DN 100, 1" à 4"

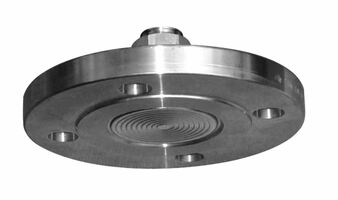

La membrane couvre la totalité de la face de la bride.
Partie en contact du fluide en Hastelloy C 276, ou autres (voir page suivante)

- BUSMF : Séparateur à bride compacte DN 15 à DN 50, ½" à 2" membrane inox AISI 316 L,
ou autres (voir page suivante)

La dimension de la bride est déterminée par deux paramètres, le DN (diamètre nominal) et le PN ou Classe (pression nominale), celle-ci devant être compatible avec l’étendue de mesure de l’instrument.

- Selon norme EN1092-1 : DN 40 PN 20 correspond à une bride DN 40 de pression nominale 20 bar
- Selon la norme ASME B 16.5 : 1’’ classe 300 pour une bride DN 1’’ de pression nominale 300 lbs

L'imposante surface de membrane permet un usage sur les basses pressions.
Dans le cas de procédés chimiques incluant des fluides très agressifs, toutes les parties en contact avec le fluide doivent être réalisées dans le même matériau (modèle BRF).
L’homogénéité du matériau de la membrane et de la portée de joint assure une parfaite étanchéité, une bonne résistance à l’arrachement et d’excellentes performances de tenue en température.

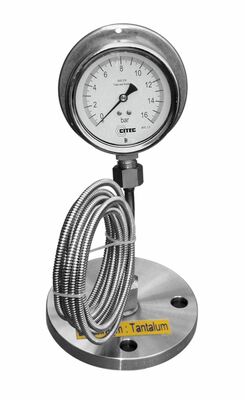

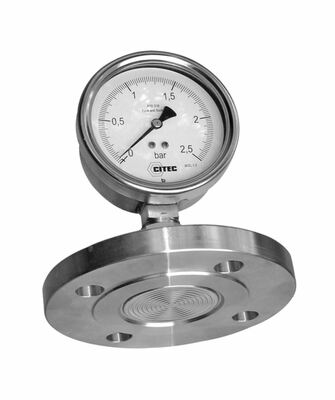

L'ensemble instrument-séparateur ne peut être monté par l'utilisateur, car un montage spécial nécessitant la mise au vide et le remplissage avec de l'huile doit être effectué. Pour passer commande, il convient d'indiquer les références de l'instrument et du séparateur à monter. CITEC réalise le montage de tous les types de séparateurs sur manomètres, avec ou sans capillaires, pressostats etc...
