• OEM : Pneumatique, hydraulique
• Gamme de pression : -0,9 à 300 bar
• Contact inverseur
• Consigne réglable
• Hystérésis fixe
• Corps laiton ou acier, raccord G ¼"
Domaines hydrauliques et pneumatiques, construction navale, construction moteur, véhicules sur rail, machines outils, centrales et circuits hydrauliques
Dans un corps métallique creux, le dispositif Ressort/Piston ou Ressort/Membrane, actionne un contact électrique. La pression en croissant ou décroissant provoque le déplacement d'un plateau qui établit le contact selon la valeur (position) réglée. Le réglage du point de consigne se fait au moyen de la vis située sous le capot des bornes.
| Gamme de pression | -0,9 bar à 300 bar | |
| Pression statique maxi | Selon modèle (voir § références) | |
| Reproductibilité (à 25 °C) | Selon modèle (voir § références) | |
| Conception | VS - MS : Membrane HNBR | |
| PS : Piston avec joint HNBR | ||
| Contact électrique | 1 inverseur SPDT -- 6 A / 250 V AC, 2 A / 24 V DC | |
| Réglage contact | Par vis sur corps (réglage usine sur demande) | |
| Hystérésis (à 25 °C) | VS : 100 mbar, MS - PS : ~15 % valeur de consigne | |
| Température fluide | -25...+140 °C | |
| Raccord pression | G ¼" mâle | |
| Connexion électrique | Embase à cosses Faston 6,3 x 0,8 et connecteur PG | |
| 7 | ||
| Corps | Standard : VS-MS : Laiton et PS : Acier zingué | |
| Indice de protection | IP 65 (avec fiche PG 7 fournie) | |
| Fréquence de commutation | 60 /mn (P) et 120/mn (M) | |
| Durée de vie Mécanique | 10⁶ cycles | |
| Masse | 100 g (avec connecteur) |
Les appareils satisfont aux exigences légales des Directives Européennes
en vigueur.

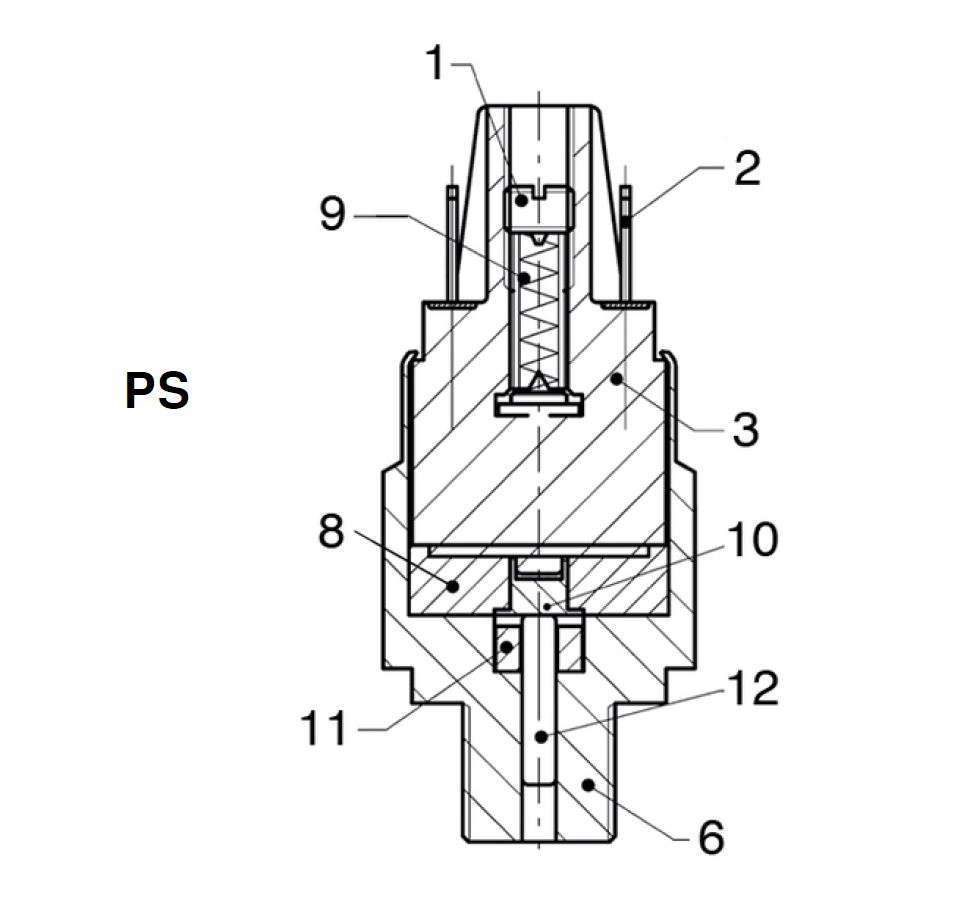

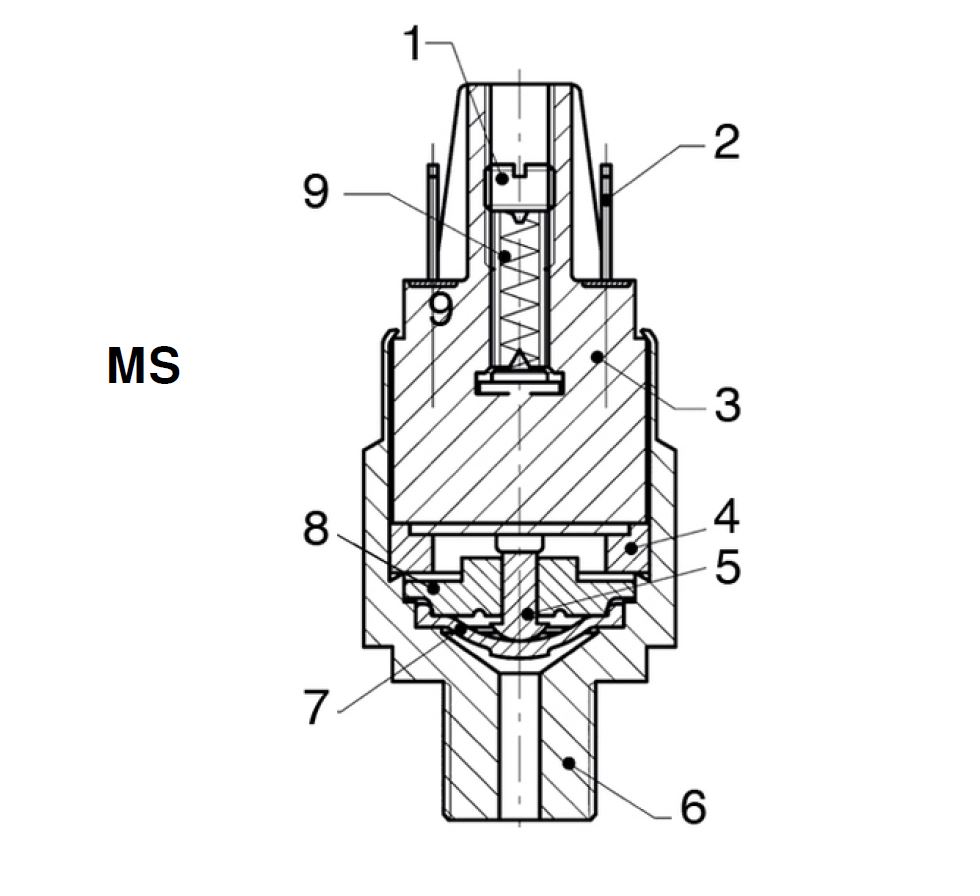

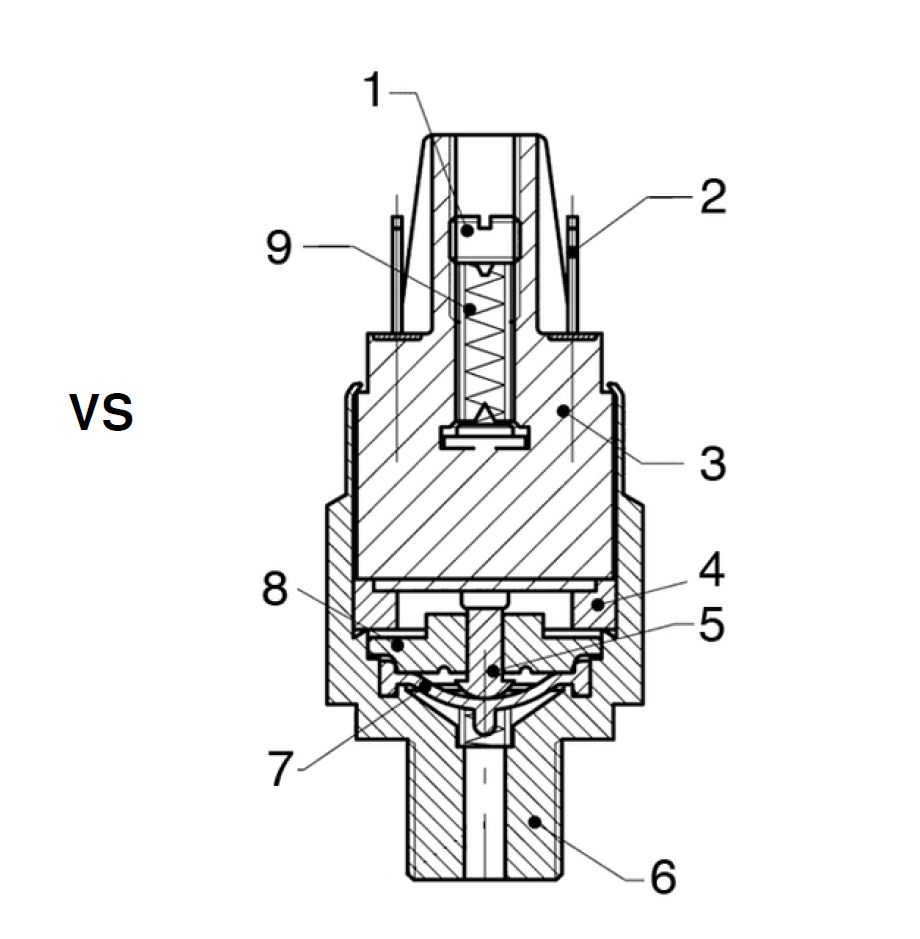

| 1 : Vis de réglage | 7 : Membrane |
| 2 : Cosses Faston 6.3 x 8 | 8 : Butée |
| 3 : Micro interrupteur | 9 : Ressort |
| 4 : Butée | 10 : Entretoise |
| 5 : Actionneur | 11 : Joint |
| 6: Corps | 12 : Piston |
