• Membrane affleurante
• Raccord fileté mâle
• Pas de volume mort
• Encombrement réduit
• Étendue de mesure de 0-1 à 0-600 bar
• Tout inox
Pour pratiquement tous les fluides corrosifs, pâteux ou visqueux

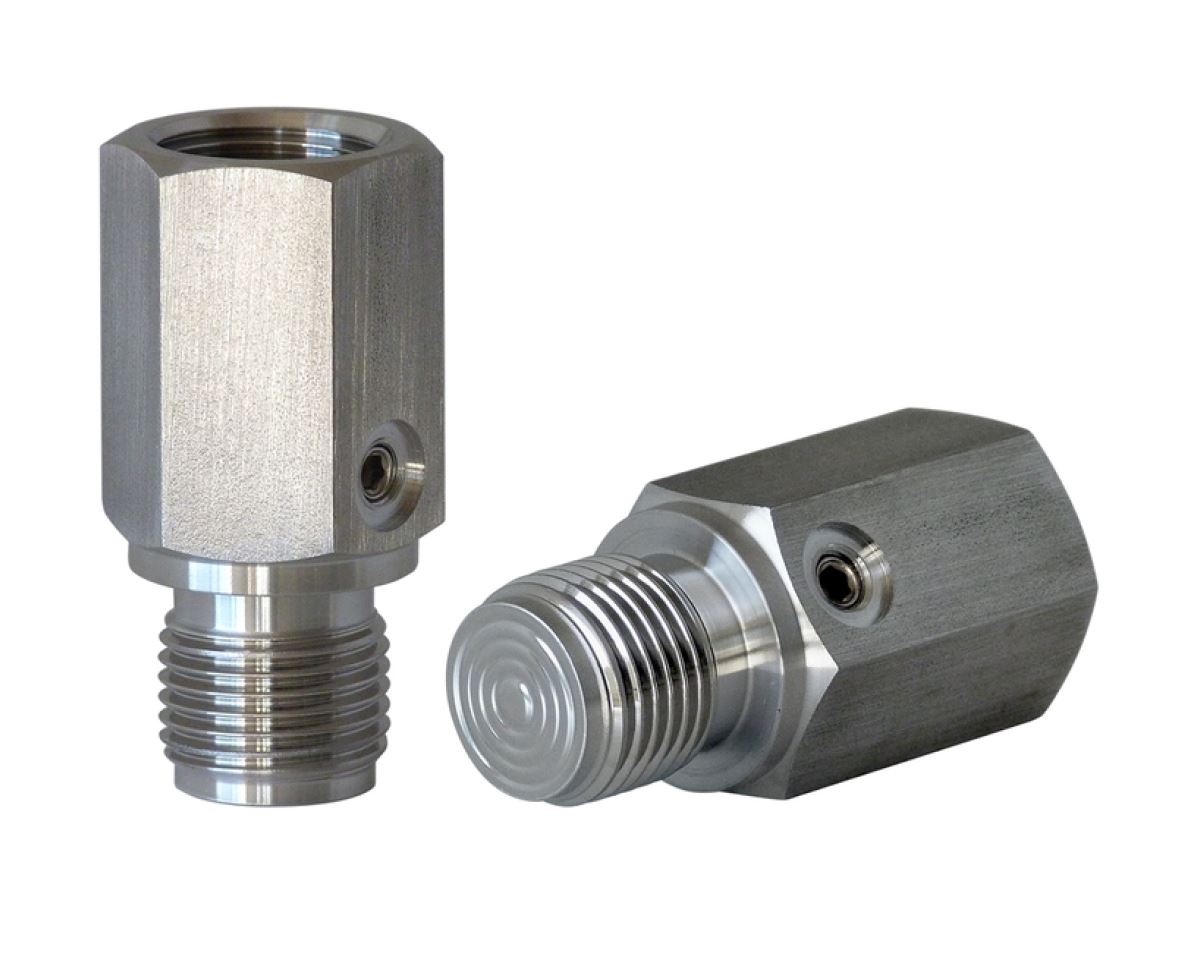

Les séparateurs de la série 1511 comportent une membrane souple affleurante, soudée à l'extrémité d'un raccord fileté, mâle. Ces séparateurs sont préconisés pour des fluides ayant tendance à cristalliser ou possédant une grande viscosité.
Ces appareils protègeront un manomètre, un pressostat ou bien encore un transmetteur de pression, de toute entrée de produit que ce soit.
| Pression | Mini : 0...1 bar | |
| Maxi : 0...600 bar | ||
| Construction | Corps acier inox AISI 316 L | |
| Membrane soudée, acier inox AISI 316 L | ||
| Liquide de remplissage | Huile agréée FDA | |
| Température | Fluide : -15...+150 °C |
| CODES ET RÉFÉRENCES | Raccord instrument | Raccord process | Référence |
| 0...1 bar 0...600 bar | G ½" | G 2" | 410 168 AFF |
| 0...4 bar 0...600 bar | G 1 ½" | 410 167 AFF | |
| 0...6 bar 0...600 bar | G 1" | 410 166 AFF | |
| 0...16 bar 0...600 bar | G ¾" | 410 162 AFF | |
| 0...25 bar 0...600 bar | G ½" | 410 160 AFF |
Manomètre monté sur séparateur :
Référence du manomètre + référence du séparateur
L'ensemble instrument-séparateur ne peut être monté par l'utilisateur, car un montage spécial nécessitant la mise au vide et le remplissage avec de l'huile doit être effectué. Pour passer commande, il convient d'indiquer les références de l'instrument et du séparateur à monter. CITEC réalise le montage de tous les types de séparateurs sur manomètres, pressostats et transmetteurs de pression.

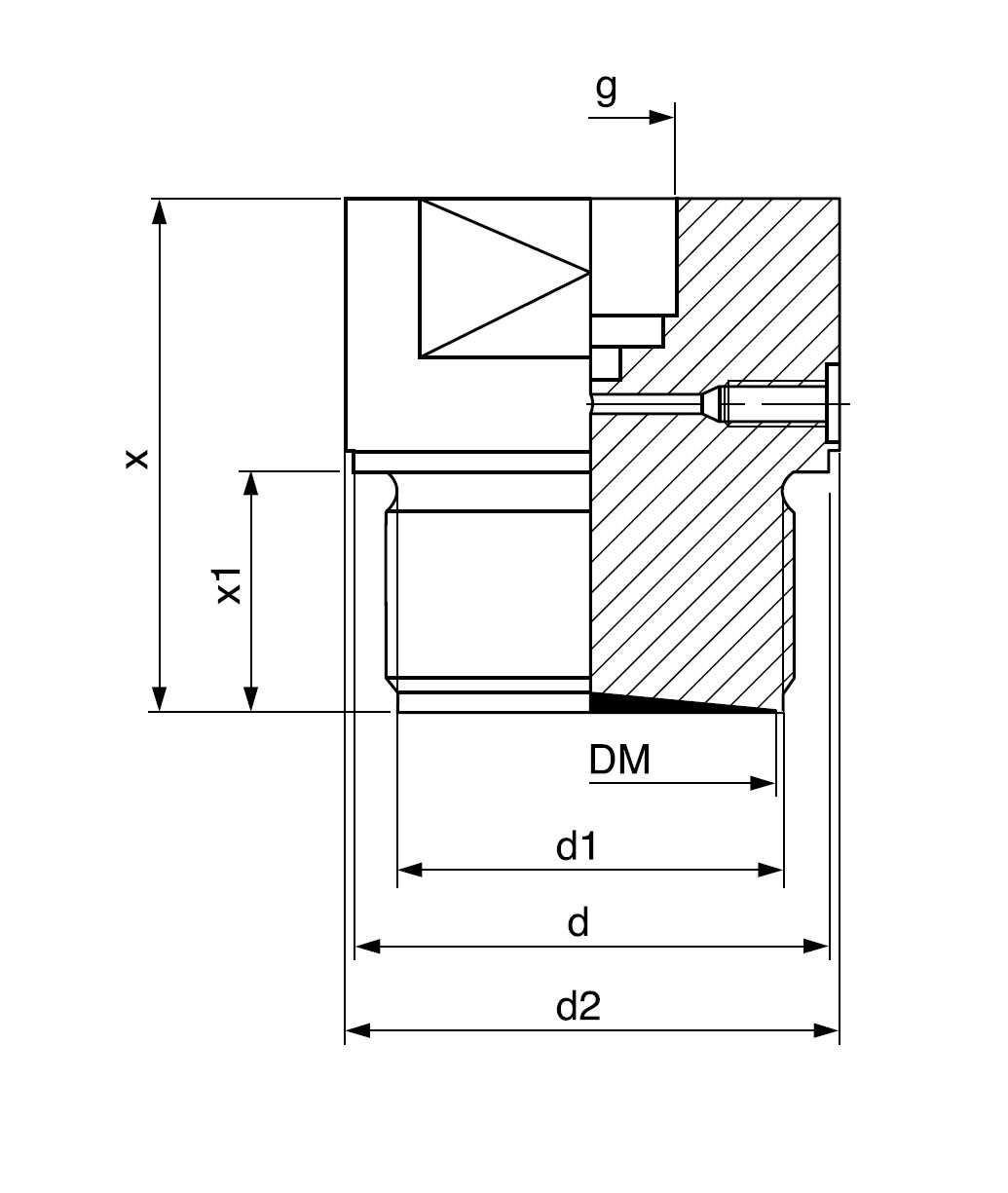

| Raccord instrument | Raccord process | d | d1 | d2 | dM | x | x1 |
| G ½" | G ½" | 25,9 | 18 | 27 | 16 | 55 | 20 |
| G 1 ¾" | 32 | 22 | 20 | 56 | 20 | ||
| G 1" | 39 | 29 | 28 | 55 | 21 | ||
| G 1 ½" | 55 | 44 | 58 | 38 | 65 | 30 | |
| G 2" | 68 | 56 | 78 | 46 | 70 | 30 |
