• Membrane affleurante • Raccord femelle • Encombrement réduit • Étendue de mesure de 0-1 à 0-600 bar • Tout inox • Démontage rapide
APPLICATIONS
Pour fluides corrosifs, pâteux ou visqueux
DESCRIPTION

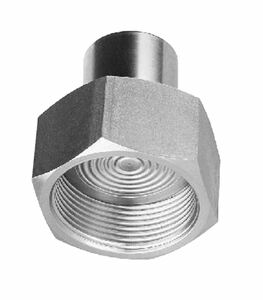

Les séparateurs de la série 1512 comportent une membrane affleurante souple soudée au fond d'un raccord taraudé, ainsi qu'une fixation par écrou tournant, pour faciliter la disjonction du manomètre. L'usage de ces appareils est préconisé dans le cas ou un démontage rapide s'avère nécessaire.
CARACTÉRISTIQUES TECHNIQUES
Pression
Mini : 0...1 bar
Maxi : 0...600 bar
Construction
Corps et écrou acier inox AISI 316 L
Membrane soudée, acier inox AISI 316 L
Liquide de remplissage
Huile agréée FDA
Température
Fluide : -15...+150 °C
CODES ET RÉFÉRENCES
Étendue de mesure
Raccord instrument
Raccord process
Référence
0...1 bar 0...40 bar
G ½"
G 2"
410 172 AFF
0..1,6 bar 0...600 bar
G ¼"
G 1"
410 169 AFF
0..2,5 bar 0...600 bar
G ½"
G 1 ¼"
410 170 AFF
0...4 bar 0...40 bar
G ½"
G 1 ½"
410 171 AFF
Manomètre monté sur séparateur : Référence du manomètre + référence du séparateur
MONTAGE INSTRUMENT / SÉPARATEUR
L'ensemble instrument-séparateur ne peut être monté par l'utilisateur, car un montage spécial nécessitant la mise au vide et le remplissage avec de l'huile doit être effectué. Pour passer commande, il convient d'indiquer les références de l'instrument et du séparateur à monter. CITEC réalise le montage de tous les types de séparateurs sur manomètres, pressostats et transmetteurs de pression.

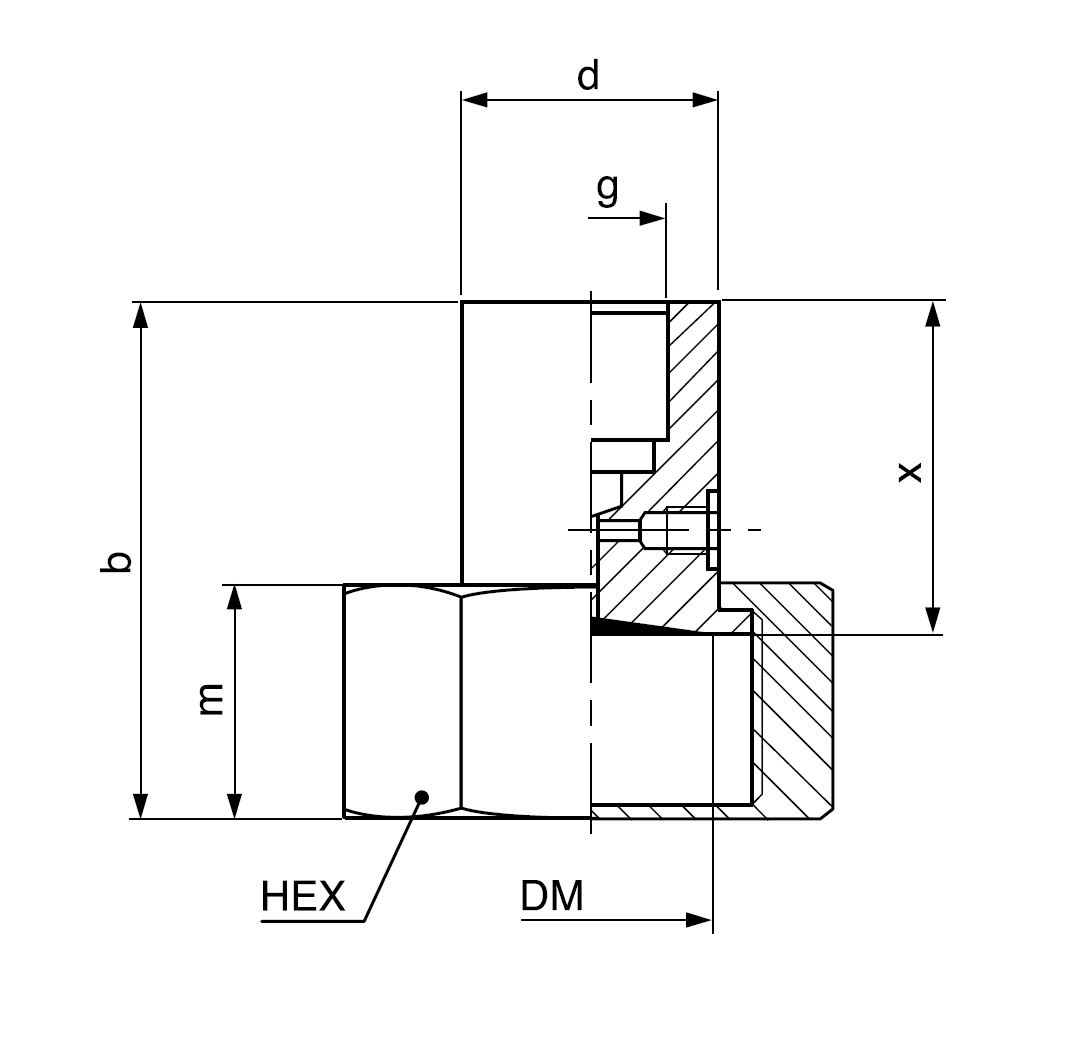

DIMENSIONS
Raccord process
PN
b
d
m
dM
g
x
HEX
G 1"
600
49,5
23,5
28,5
24
G ¼"
30
41
G 1 ¼"
65
30
30,5
28
G ½"
50
G 1 ½"
40
32
31
34
55
G 2"
72,5
40
35
46
50
70
Catalogue Général 813-08 06/03/2023 11:06
Séparateurs membrane affleurante avec raccord femelle Série 1512
